MOTION ANALYSIS SOFTWARE

TEMA

TEMA เป็นชุดซอฟต์แวร์ชั้นนำในตลาดสำหรับ การทดสอบวิเคราะห์การเคลื่อนไหวขั้นสูง (Advanced Motion Analysis) ด้วยความ แม่นยำสูง โครงสร้างแบบโมดูลาร์ การประมวลผลรวดเร็ว และอินเทอร์เฟซที่ใช้งานง่าย ทำให้ TEMA ถูกใช้งานโดยผู้เชี่ยวชาญทั่วโลกในหลากหลายงานวิเคราะห์การเคลื่อนไหว


ผู้ใช้ TEMA สามารถ นำเข้าลำดับภาพ (image sequences) และ ติดตามวัตถุใดก็ได้โดยอัตโนมัติ ตลอดลำดับภาพด้วยชุดอัลกอริธึมติดตามเฉพาะของซอฟต์แวร์ผลลัพธ์จะแสดงในรูปแบบที่กำหนดล่วงหน้า เช่น ตารางและกราฟ ซึ่งให้ค่าเชิงปริมาณ เช่น ตำแหน่ง ความเร็ว และความเร่ง ตามช่วงเวลา

  • รุ่น CLASSIC

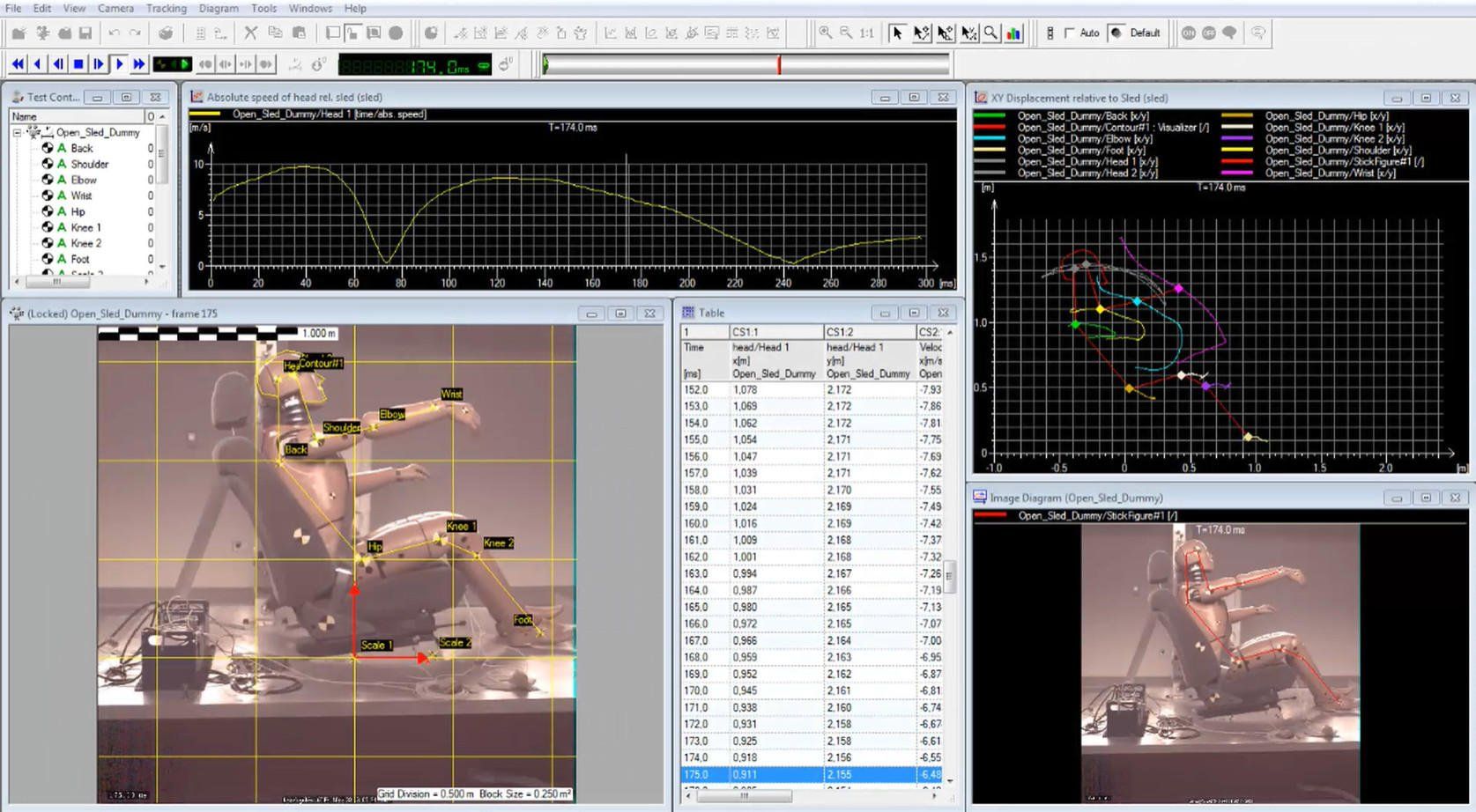

    TEMA Classic เป็นชุดซอฟต์แวร์ชั้นนำในตลาดสำหรับ การทดสอบวิเคราะห์การเคลื่อนไหวขั้นสูง (Advanced Motion Analysis) ทั้งใน งานวิจัยและอุตสาหกรรม


    ด้วยความ แม่นยำสูง โครงสร้างแบบโมดูลาร์ การประมวลผลรวดเร็ว และอินเทอร์เฟซที่ใช้งานง่าย ทำให้ TEMA Classic ถูกใช้งานโดยผู้เชี่ยวชาญทั่วโลก ในหลากหลายการประยุกต์ ตั้งแต่ การทดสอบการตกของสมาร์ทโฟน การปรับปรุงสมรรถนะกีฬา ไปจนถึงการเพิ่มประสิทธิภาพกระบวนการในอุตสาหกรรมยานยนต์และอากาศยาน ผ่านการ ติดตามเส้นทางการเคลื่อนที่ (trajectories)


    TEMA Classic มาพร้อม คลังอัลกอริธึมติดตาม (tracking algorithms) ขนาดใหญ่ ในแพ็กเกจเริ่มต้น ซึ่งสามารถ ติดตามวัตถุเกือบทุกชนิดในทุกสถานการณ์ อัลกอริธึมเหล่านี้ อิงการจดจำรูปแบบ (pattern recognition) และ/หรือระดับความเข้มสีเทา (grey levels) และสามารถ ติดตามด้วยความแม่นยำระดับ sub-pixel


    DOWNLOAD BROCHURE

  • รุ่น PRO

    TEMA is the market-leading software suite for advanced Motion Analysis tests. Thanks to its high accuracy, modular structure, calculation speed and intuitive user interface – TEMA is used by professionals across the globe in a wide range of Motion Analysis applications. TEMA users are able to import image sequences and automatically track any given object throughout the sequence via a set of proprietary tracking algorithms. The result is presented in predefined formats such as tables and graphs showing quantifiable values for example position, speed and acceleration over time.


    DOWNLOAD BROCHURE

  • รุ่น 3D STATIC

    Static 3D เป็นซอฟต์แวร์ที่มีประสิทธิภาพ สามารถ สร้างโมเดล 3 มิติและข้อมูลการวัด จาก วัตถุหรือสภาพแวดล้อมที่อยู่นิ่ง โดยใช้ ภาพนิ่ง


    DOWNLOAD BROCHURE

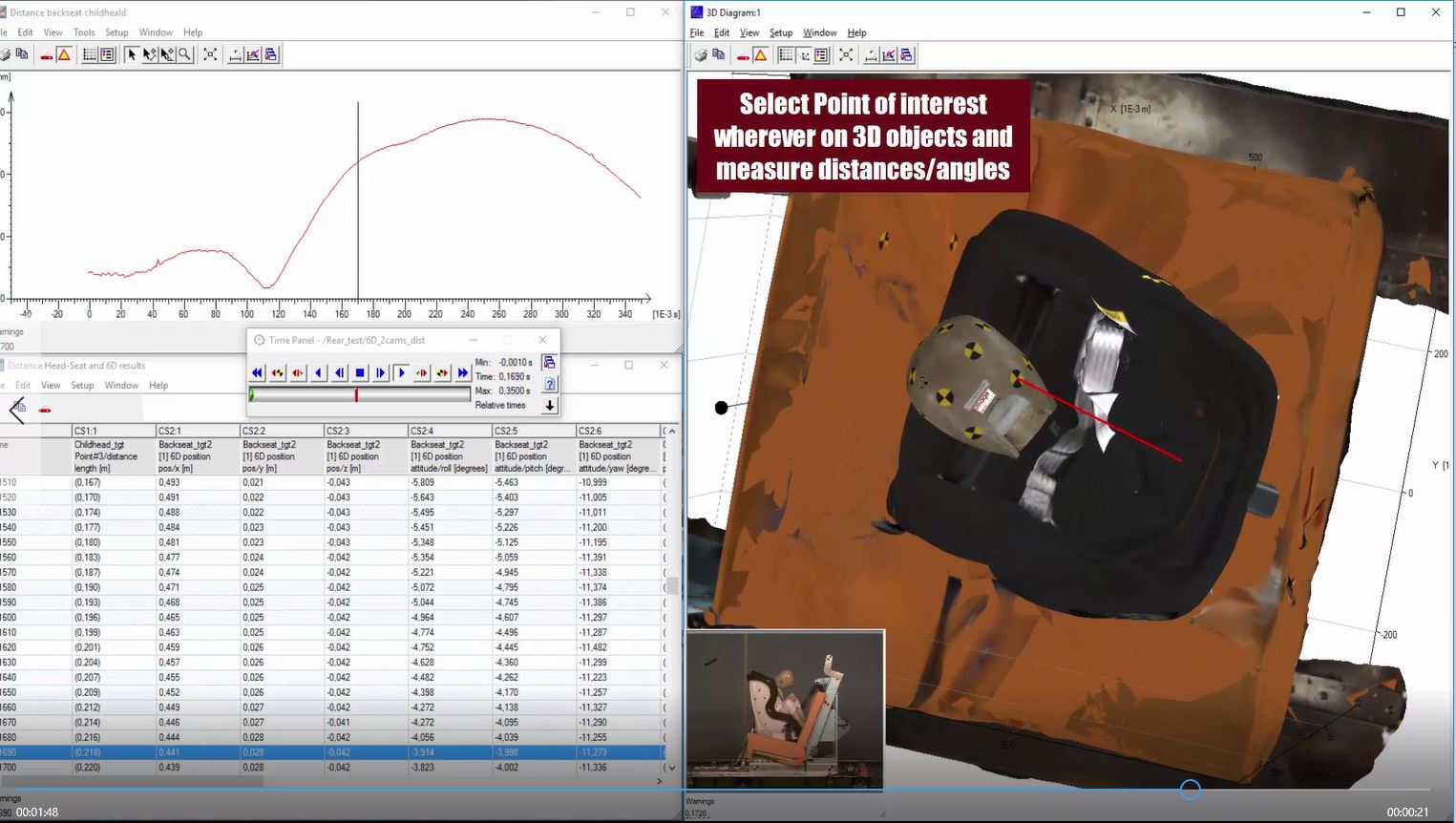

TRACKEYE

TrackEye เป็นระบบชั้นนำระดับโลกสำหรับ การวิเคราะห์การเคลื่อนไหวขั้นสูง (Advanced Motion Analysis) บน สนามทดสอบทางทหาร ระบบนี้มีความ แม่นยำสูงสุดที่มีอยู่สำหรับการวิเคราะห์ทั้งแบบสอง มิติ สาม มิติ และหก มิติ ในการใช้งาน เช่น Tracking Mount 3D, Fixed Camera 3D หรือการปล่อยอาวุธ (Stores Release)



TrackEye ครอบคลุม กระบวนการทั้งหมดตั้งแต่การแปลงภาพ (ฟิล์มหรือวิดีโอ) เป็นดิจิทัล การติดตามอัตโนมัติ การวิเคราะห์การเคลื่อนไหวขั้นสูง จนถึงรายงานสำเร็จรูปที่กำหนดไว้ล่วงหน้า ฟังก์ชันการทำงานที่ครอบคลุมสามารถจัดการ การติดตามในหลายระดับ ตั้งแต่ 2D, 3D, 6D ไปจนถึงความต้องการวิเคราะห์การเคลื่อนไหวบนสนามทดสอบที่ซับซ้อนที่สุด

  • ระบบ 6 DoF ANALYSIS

    ตำแหน่งของวัตถุแข็ง (rigid body) สามารถอธิบายได้ด้วย พารามิเตอร์ 6 ตัว ได้แก่


    พิกัดตำแหน่ง 3 ตัว (x, y, z) เพื่อระบุตำแหน่งของจุดเฉพาะบนวัตถุ


    มุมการวางตัว 3 ตัว (roll, pitch, yaw) เพื่อระบุ ทิศทางการวางตัวในอวกาศ


    คำว่า 6DOF หรือ ตำแหน่ง 6 มิติของวัตถุ หมายถึง พารามิเตอร์ทั้ง 6 ตัวนี้


    โดยใช้ Six Degrees of Freedom (6DOF) หรือที่เรียกว่า การติดตามการเคลื่อนที่แบบ 6 มิติ (6D motion tracking) จะสามารถ คำนวณและวิเคราะห์ตำแหน่งและการวางตัวของวัตถุแข็งได้เพียงด้วยกล้องตัวเดียว


    6DOF สามารถเลือกใช้งานเป็น ตัวเลือกเสริมสำหรับซอฟต์แวร์ TEMA และ TrackEye สำหรับวิเคราะห์การเคลื่อนที่

    พื้นที่การใช้งาน ได้แก่ อวกาศ การทหารและการป้องกันประเทศ การพัฒนาผลิตภัณฑ์ / R&D และสถานการณ์วิเคราะห์การเคลื่อนที่ที่ไม่สามารถติดตั้งกล้องหลายตัวได้


    DOWNLOAD BROCHURE

  • ระบบ ARENA

    ARENA is a combination of dedicated statistics modules in TrackEye to optimize the usability and the repeatability of arena testing. During an arena test, the ARENA tracking session collects inputs from one or several cameras monitoring a single or multiple screens which are pierced by shrapnel and particles. The location and timing of each piercing is recorded.


    DOWNLOAD BROCHURE

  • ระบบ MIRROR TRACKER

    Mirror Trackers, such as the Trajectory Tracker(from Specialized Imaging) and the Flight Follower (from DRS) provides images of ballistic and non-ballistic projectiles using a high speed camera in combination with a rotating mirror to follow the flight path. Mirror Trackers in combination with Image System ́s Mirror Tracker analysis software allows for detailed visual observation of the projectile as well as advanced analysis of the data derived.


    DOWNLOAD BROCHURE

  • ระบบ PROJECTILE ORIENTATION MEASUREMENT (POM)

    ระบบวัดการวางตัวของวัตถุพุ่งชน (Projectile Orientation Measurement System) ถูกพัฒนาขึ้นเป็นพิเศษเพื่อ วัดตำแหน่ง 3 มิติและการวางตัว (มุมเอียง pitch และ yaw ที่สัมพันธ์กับเส้นทางยิง) ของวัตถุพุ่งชนขณะบินแบบเรียลไทม์


    สิ่งสำคัญของระบบคือ โครงสร้างที่ประกอบด้วยกล้องที่ถูกปรับเทียบแล้วสองตัว วางในมุม 90 องศา พร้อมแหล่งกำเนิดแสงแฟลชสองตัวตรงข้ามกัน


    กล้องและแฟลชจะถูก กระตุ้นพร้อมกันโดยเกตแสงแบบเรียลไทม์ เพื่อสร้างและบันทึก ภาพเงา (shadow image) ของแต่ละมุมมองของกระสุนที่กำลังเข้ามา ระบบนี้รองรับ การทดสอบบนแท่งทดสอบ (testing stems)


    DOWNLOAD BROCHURE

  • ระบบ STORES RELEASE

    การตรวจสอบพฤติกรรมจำลองของอาวุธหรือสิ่งของ (store) ขณะทำการทดสอบการบินเป็นเรื่อง ซับซ้อนทางเทคนิค


    การใช้ TrackEye Stores Release 6DoF ทำให้ภารกิจนี้ง่ายขึ้น แม้มีเพียงกล้องตัวเดียวก็สามารถ วิเคราะห์และเก็บข้อมูล 6DoF แบบมีเวลาประทับ (time-stamped) ได้ครบถ้วน


    แพ็กเกจเสริม 6D (six degrees of freedom, 6DoF) สำหรับ TrackEye มีฟังก์ชันสำหรับ คำนวณตำแหน่ง (x, y, z) และมุมการวางตัว (roll, pitch, yaw) ของวัตถุแข็งหนึ่งตัวหรือมากกว่า ซึ่งถูกสังเกตโดย กล้องอย่างน้อยหนึ่งตัว


    DOWNLOAD BROCHURE

  • ระบบ TRACKING MOUNT

    Many military test ranges worldwide deal with the measuring of position and attitude of moving objects using dedicated tracking mounts which can follow objects at large distances. The main feature to be measured for these studies is the 3D position of the object at different times. Using the 3D position data all kinds of analysis can be performed, e.g. calculating the distance between a missile and a target. Several tracking mounts can be used, positioned at different locations. Recording the direction to the object  from different angles results in high accuracy 3D positions. An important tool to obtain this accuracy is TrackEye. The program tracks  objects  in  images  automatically,  handles  the  positions  of  the  tracking  mounts, integrate  different  calibrations  and  corresponding corrections, transforms coordinate systems and calculates the position for all objects.


    DOWNLOAD BROCHURE

  • ระบบ TERX 3D

    TERX 3D ช่วยให้ผู้ปฏิบัติงานทดสอบสามารถ วิเคราะห์ละอองพลาสมาและกระแสพลาสมาในมิติสูงสุดถึงสามมิติ


    พื้นที่การใช้งาน ได้แก่ การพัฒนาและทดสอบวัตถุระเบิดชนิดชาร์จรูปร่าง (shaped charge) สำหรับงานทางทหาร งานก่อสร้าง และงานรื้อถอน


    DOWNLOAD BROCHURE

DIGITAL IMAGE CORRELATION (DIC)

เมื่อออกแบบระบบกลไกใด ๆ ความรู้เกี่ยวกับคุณสมบัติของวัสดุที่ใช้ถือเป็นสิ่งสำคัญ เพื่อให้ได้ความรู้นั้น จำเป็นต้องมีการวัดค่า แรงดึงและการเสียรูปของวัสดุอย่างแม่นยำ

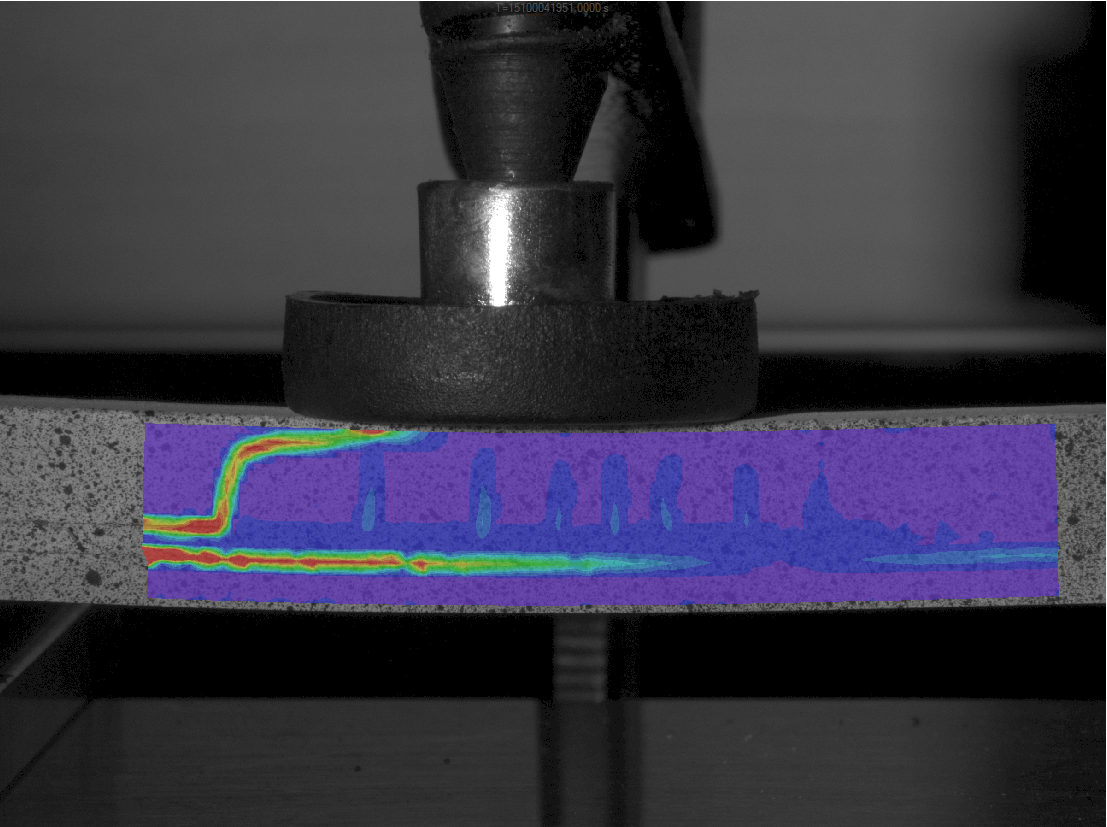

Digital Image Correlation (DIC) เป็นวิธีการวิเคราะห์การเสียรูปแบบเต็มพื้นที่โดยใช้แสง (optical) แบบ ไม่สัมผัสตัวชิ้นงาน (non-contact) ซึ่งอาศัยภาพดิจิทัลโมโนโครมาติก (monochromatic digital images) เพื่อระบุ แรงดึงและการเสียรูปของวัตถุภายใต้ภาระ


TEMA DIC สามารถวัด แรงดึงเต็มพื้นที่และแรงดึงแบบ extensometer บนพื้นผิวทั้งหมดได้อย่างแม่นยำ ทำให้สามารถวัดแรงดึง โดยไม่ต้องสัมผัสตัวชิ้นงาน ซึ่งช่วยให้การวิเคราะห์คุณสมบัติของวัสดุเป็นไปโดยไม่กระทบต่อผลลัพธ์TEMA DIC สามารถใช้งานเป็นตัวเลือกเสริมของโปรแกรม TEMA


TEMA DIC System เป็นชุดระบบครบวงจรที่ประกอบด้วย ฮาร์ดแวร์และซอฟต์แวร์ที่จำเป็นสำหรับการวิเคราะห์แบบออปติคัลไม่สัมผัส (non-contact) เพื่อวัดแรงดึงและการเคลื่อนที่บนพื้นผิว


TEMA DIC และ TEMA DIC System มีทั้งเวอร์ชัน 2D และ Stereo โดยเวอร์ชัน Stereo มี 2 กล้อง และสามารถวัด แรงดึงและการเสียรูปของพื้นผิว ได้

  • รุ่น DIC 2D

    Digital Image Correlation (DIC) เป็นวิธีการวิเคราะห์ภาพแบบเต็มพื้นที่ (full-field image analysis) ซึ่งอิงจาก ภาพดิจิทัลค่าเทา (grey value digital images) สามารถระบุ เส้นขอบและการเคลื่อนที่ของวัตถุภายใต้ภาระ ได้อย่างแม่นยำ


    DIC มีประสิทธิภาพสูงในการ ทำแผนที่การเสียรูปในการทดสอบเชิงกลขนาดใหญ่ (macroscopic mechanical testing) โดยการใช้ ลวดลายจุด (speckle pattern) บนพื้นผิวช่วยสร้างความแตกต่างของภาพที่จำเป็นต่อการทำการจับคู่ภาพ (correlate images)


    Stereo DIC เหมาะสำหรับการวัด การเสียรูปและการเคลื่อนที่ของพื้นผิวที่ไม่เรียบ มีการเคลื่อนที่นอกระนาบ หรือการเสียรูปซับซ้อน หากการเคลื่อนที่ทั้งหมดเกิดขึ้นในระนาบเดียว DIC แบบ 2D จะสามารถใช้งานได้ดี ในกรณีอื่น ๆ เช่น แผ่นโลหะโค้งงอ, ยางรถถูกกดทับ, หมวกนิรภัยหรือวัตถุทรงกลมที่ได้รับแรงกระแทก จะเหมาะสมกับ Stereo DIC มากกว่า


    DOWNLOAD BROCHURE

  • รุ่น DIC STEREO

    Stereo DIC ใช้งานบนพื้นฐานของ DIC tracker ของเรา ซึ่งเป็นตัวติดตาม (tracker) แบบสแตนด์อโลนในซอฟต์แวร์ พร้อมกับตัวติดตามอื่น ๆ ที่ใช้ภายใต้ TEMA/TrackEye สถาปัตยกรรมพื้นฐานและเครื่องมือทั้งหมดยังคงเหมือนกับกรอบของตัวติดตามอื่น ๆ


    เวอร์ชัน Stereo ของ DIC ใช้ กล้องสองตัว เพื่อระบุ พิกัด 3 มิติ (3D-coordinates) ของทุกจุดในพื้นที่ของพื้นผิว ซึ่งช่วยให้สามารถวัด การเลื่อนตัวและการเสียรูปเต็มพื้นที่ (full-field displacement and strain) ทั้งแบบ 3D และ 2D


    อัลกอริธึมที่ซับซ้อน จะคำนวณ เทนเซอร์ความเครียด (strain tensors) แบบเต็มพื้นที่ รวมถึงสูตรความเครียดหลายประเภท เช่น Green-Lagrange, Euler-Almansi และ Cauchy strain tensors

    การ คาลิเบรตกล้อง (camera calibration) ทำเช่นเดียวกับการใช้งานอื่น ๆ โดยใช้ เป้าหมาย (target) หรือ หลายจุดและระยะทางที่รู้ค่า


    สามารถวาง จุดสนใจ (Points of Interest), เส้นตรวจสอบ (Inspection lines) และ Extensometer เสมือน (Virtual Extensometers) บนพื้นผิวเพื่อวัดความเครียดที่จุดเฉพาะหรือแนวเส้นที่ต้องการ


    Virtual Extensometer ทำงานคล้าย extensometer จริง โดยวัด ระยะห่างระหว่างสองจุด เพื่อคำนวณ การยืดตัว (extension) และความเครียดเชิงวิศวกรรม (engineering strain)


    สำหรับ ข้อมูลคุณภาพ (qualifying data) มีค่า sigma ซึ่งบ่งบอกว่า การจับคู่ (correlation) ระหว่างจุดต่าง ๆ มีความแม่นยำเพียงใด ค่านี้สามารถแสดงใน แผนภาพสี (color diagram) เพื่อดูภาพรวมของพื้นที่ที่มีความคลาดเคลื่อนมากที่สุด


    DOWNLOAD BROCHURE
